    Schemat elektryczny Renault Megane II Modele 1.5–1.9 DCI, 1.4–1.6 16V benzyna Silniki benzynowe K4M760, K4M761, K4J730 oraz silniki Diesel K9K722 i F9Q800 (AutoElektro nr 127 i 128, schemat znajduje się na 46 stronach)

    Czytaj cały opis

    Spis treści

    Produkt archiwalny

    Koszt wysyłki od: 7,00 zł

    • Wysyłka GRATIS

      Zrob zakupy za 275,00 zł a wysyłkę masz GRATIS

    • Dostawa do krajów EU

      Paczki wysyłamy również do krajów Unii Europejskiej

    Opis

    Schemat elektryczny Renault Megane II (AutoElektro nr 127 i 128)
    Renault Megane II
    Modele 1.5–1.9 DCI, 1.4–1.6 16V benzyna
    Silniki benzynowe K4M760, K4M761, K4J730 oraz silniki Diesel K9K722 i F9Q800
    (AutoElektro nr 127 i 128, schemat znajduje się na 46 stronach)


     Seria AutoElektro to miesięcznik kierowany przede wszystkim do warsztatów i serwisów samochodowych. Wybór zawartych w nim tematów zainteresuje jednak szersze grono odbiorców branży motoryzacyjnej.

    Magazyn porusza również zagadnienia techniczne oraz problemy, z którymi zarówno użytkownicy samochodów, jak i warsztaty naprawcze mogą się zetknąć w niedalekiej przyszłości. Artykuły szkoleniowe prezentowane są przez grono niekwestionowanych autorytetów w dziedzinie elektroniki samochodowej, nauczycieli i wykładowców akademickich, konstruktorów sprzętu diagnostycznego, prowadzących szkolenia dla serwisów samochodowych.

    Nieodłącznym elementem każdego wydania AutoElektro jest również prezentacja nowości z rynku elektrotechniki i elektroniki samochodowej. Dotyczą one zarówno części i systemów instalowanych w samochodach, jak też aparatury diagnostycznej, narzędzi i wyposażenia warsztatów naprawczych i diagnostycznych. Artykuły i porady tworzone przy współpracy z firmami: BOSCH, AXES SYSTEM, MAGNETI MARELLI, NGK, LABIMED ELECTRONICS, WEBASTO, VALEO, WSOP, TOMCAR, ELEX, ELPIGAZ.

    Spis treści

    Przedstawienie komponentów
    Złącza i kolory przewodów
    Bezpieczniki i przekaźniki
    Bezpieczniki akumulatora
    Bezpieczniki w skrzynce w przedziale silnika (1337)
    Bezpieczniki w skrzynce w przedziale silnika (777)
    Bezpieczniki w skrzynce w przedziale silnika (260)
    Tablica przyrządów
    Sterowanie silnika Diesla K9K 722
    Sterowanie silnika Diesla F9Q 800
    Złącze silnika SAGEM 3000 (silnik K4M 760/761)
    ABS i ESP
    Dźwigienki włączające przy kierownicy
    Schemat wewnętrzny dźwigni włączników (złącze B)
    Położenie komponentów: silnika F9Q, silnika K4M, silnika K4J, silnika K9K
    Okablowanie tyłu przedziału silnika
    Skrzynki bezpieczników w przedziale silnika
    Okablowanie przodu przedziału silnika
    Położenie głównych jednostek sterujących
    Okablowanie nawigacji
    Okablowanie nawigacji tył
    Okablowanie deski rozdzielczej lewa strona
    Okablowanie deski rozdzielczej prawa strona
    Skrzynka bezpieczników w kabinie
    Okablowanie konsoli w tunelu
    Okablowanie konsoli centralnej
    Okablowanie konsoli centralnej w kierunku podłogi
    Okablowanie plafoniery przedniej
    Okablowanie w podłodze tył prawa strona
    Okablowanie w podłodze tył lewa strona
    Okablowanie drzwi przednich prawych
    Okablowanie drzwi tylnych prawych
    Okablowanie drzwi przednich lewych
    Okablowanie drzwi tylnych lewych
    Okablowanie drzwi bagażnika
    Okablowanie tyłu górna część
    Rozdział mocy i schemat wewnętrzny skrzynki 1337
    Schemat skrzynki 1337
    Schemat skrzynki 645
    Rozruch, ładowanie i rozdział mocy
    Sterowanie silnikiem K4M 760 (SAGEM 3000)
    Sterowanie silnikiem K4M 761 (SAGEM 3000)
    Sterowanie silnikiem K4J 730 (SAGEM 3000)
    Sterowanie silnikiem K9K 722 (1.5 DCI)
    Sterowanie silnikiem F9Q 800 (1.9 DCI)
    Podgrzewany filtr oleju napędowego – automatyczna skrzynia biegów
    BVA4 – lusterko monochromatyczne
    ABS – ABS + ESP
    EPS – tempomat – wysokość reflektorów – podświetlenie tablicy przyrządów – oświetlenie wewnętrzne
    Światła tylne – światła przednie i reflektory o automatycznym poziomowaniu
    Automatyczne zapalanie świateł – światła tylne i przednie – światła stop z/bez ESP
    Światła kierunkowskazów i awaryjne z reflektorami xenon i normalnymi – podgrzewanie tylnej szyby – wycieraczki szyby przedniej i tylnej

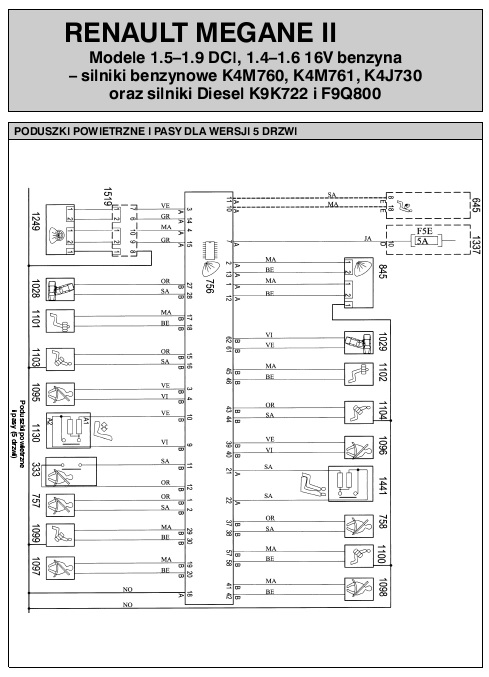

    Poduszki powietrzne i pasy dla wersji 5 drzwi
    Poduszki powietrzne i pasy dla wersji 3 drzwi
    Blokada drzwi (5 drzwi z impulsowymi podnośnikami szyb)
    Blokada drzwi (5 i 3 drzwi)
    Podłączenia do złącza diagnostycznego – wskaźnik poziomu i ciśnienia oleju – poziom paliwa
    Tablica przyrządów – automatyczna klimatyzacja
    Wentylacja kabiny – wentylacja kabiny z manualną klimatyzacją
    Elektryczne lusterka
    Otwierany dach – impulsowe i normalne podnośniki szyb przednich
    Podnośniki szyb tylnych – impulsowy podnośnik szyby przedniej lewej
    Łatwy dostęp – alarm zabezpieczający przed kradzieżą
    Czytnik karty pojazdu bez kluczyka, z manualną skrzynią biegów o 5 przełożeniach, z automatyczną skrzynią biegów
    Połączenia Multiplex
    Połączenia Multiplex z radiem
    Legenda komponentów Renault Megane II
